Ротаторы для лесовозных манипуляторов: назначение, устройство, виды и особенности подключения

В современной лесозаготовке каждая деталь спецтехники должна обеспечивать надёжность, точность и маневренность. Один из ключевых элементов в цепочке механизированной обработки древесины — это гидравлический ротатор. Он обеспечивает вращение рабочих органов манипулятора, позволяя оператору максимально точно позиционировать груз без необходимости перестраивать технику.

Что такое ротатор и зачем он нужен

Ротатор, или гидровращатель, — это гидромеханическое устройство, устанавливаемое между манипулятором и захватным оборудованием (чаще всего грейфером). Его главная задача — позволить рабочему инструменту вращаться вокруг вертикальной оси, обеспечивая точную ориентацию груза.

Ротаторы применяются в:

• лесовозных манипуляторах;
• кранах-манипуляторах;
• вилочных и складских подъёмниках;
• экскаваторах с навесным оборудованием.

Благодаря ротатору можно:

• вращать бревна, балки и другие длинномерные грузы в любую сторону;
• точно выравнивать положение захвата;
• минимизировать количество перемещений базовой машины;
• ускорить процесс погрузки/разгрузки и повысить безопасность.

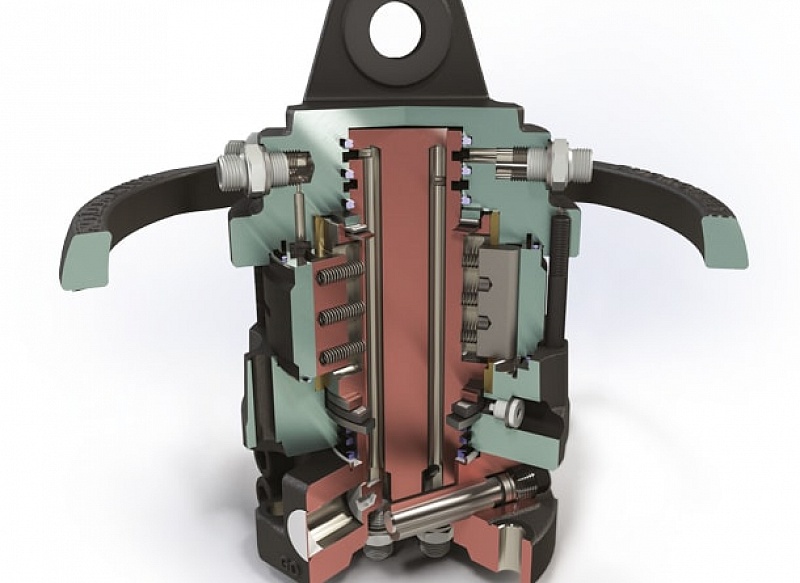

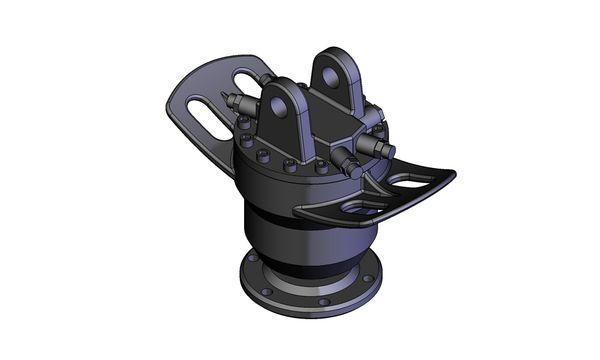

Принцип работы гидравлического ротатора

Гидравлический ротатор подключается к двум независимым гидроконтрам:

1. Контур вращения — управляет двигателем внутри ротатора, который обеспечивает поворот грейфера.
2. Контур захвата — обеспечивает работу захватного механизма (грейфера, вил и т. п.).

Устройство выполняет сразу две функции:

• вращающего механизма, обеспечивающего поворот оборудования;
• гидрошарнира, передающего масло от манипулятора к исполнительному оборудованию без ограничения угла поворота.

Таким образом, рабочий орган может свободно вращаться на 360° без закручивания шлангов.

Основные типы ротаторов для манипуляторов

В зависимости от конструкции и принципа действия ротаторы делятся на несколько типов:

1. Орбитальные (планетарные)

Работают на базе гидромотора с планетарной передачей. Внутри конструкции — шестерни, создающие большой крутящий момент при компактных размерах.

Преимущества:

• высокая точность управления;
• надёжная тормозная система;
• устойчивость к ударным нагрузкам;
• идеальны для работы с тяжёлыми и неустойчивыми грузами.

2. Лопастные

Механизм основан на перемещении лопастей под давлением масла внутри цилиндрической камеры. При этом создаётся вращающий момент.

Плюсы:

• плавный старт и остановка;
• высокая устойчивость к инерционным нагрузкам;
• отличная безопасность при работе с длинными грузами (брёвнами, трубами).

3. Ротаторы с поворотным кольцом (шестерёнчатые или червячные)

Имеют массивное поворотное основание с зубчатым венцом и приводом от гидромотора. Конструкция устойчива к изгибающим и крутящим моментам.

Характеристики:

• повышенная несущая способность;
• хорошая работа под экстремальными нагрузками;
• подходят для тяжёлой техники (от 10 тонн).

Недостаток — относительно большие габариты и масса.

Варианты соединения и способы установки

Форма соединения влияет на совместимость ротатора с манипулятором и навесным оборудованием. Основные типы креплений:

• Фланцевое соединение — применяется для жёсткой установки. Ротатор крепится к переходной пластине болтами. Такое решение используется там, где требуется минимальный люфт и высокая точность позиционирования.
• Маятниковое соединение с «ушами» — позволяет установить ротатор на подвес, обеспечивая амортизацию от резких ударов. Подходит для манипуляторов с высокой динамической нагрузкой.
• Головка (верхний палец) — универсальный тип соединения, удобен для большинства лесных манипуляторов.

При подключении ротатора важно соблюдать схему гидролиний: одна пара шлангов идёт на вращение, вторая — на грейфер. В моделях с неограниченным вращением предусмотрены встроенные маслопроводящие каналы, что исключает перекрут и износ шлангов.

На что обращать внимание при выборе ротатора

Выбор подходящего ротатора зависит от:

• Грузоподъёмности машины: для лёгкой техники подойдут компактные модели на 2–5 тонн, для тяжёлых лесовозов — мощные вращатели на 10–20 тонн.
• Типа рабочего оборудования: для грейферов с высокими инерционными нагрузками лучше выбирать модели с плавным запуском (лопастные).
• Условий эксплуатации: при частых ударах и резких нагрузках — выбирайте ротаторы с усиленной защитой и орбитальным приводом.
• Частоты использования: для интенсивной эксплуатации необходимы устройства с минимальным техническим обслуживанием и долговечным уплотнением.

Обслуживание и надёжность

Чтобы продлить срок службы ротатора, необходимо:

• регулярно проверять герметичность гидролиний;
• следить за уровнем и качеством масла в системе;
• не допускать перегрузок по крутящему моменту;
• соблюдать график техобслуживания, рекомендованный производителем;
• использовать совместимые соединения и оригинальные уплотнения.

Ротатор — это важнейший элемент в комплектации лесозаготовительной и грузовой спецтехники. Его наличие позволяет ускорить рабочий процесс, повысить точность манипуляций и сделать эксплуатацию техники безопаснее. Правильный выбор устройства, грамотная установка и своевременное обслуживание обеспечивают бесперебойную работу в любых условиях — от стройплощадки до глухой лесосеки.
